TMM-116-01-G-S-RA - Samtec Inc.

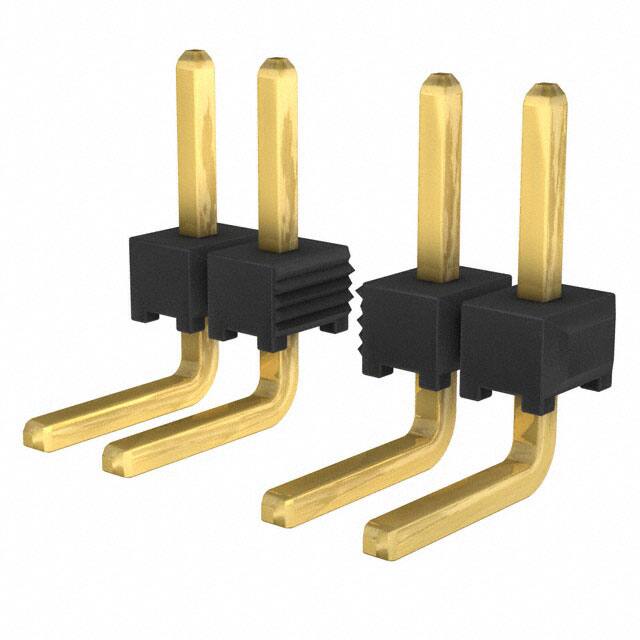

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TMM-116-01-G-S-RA
Hersteller Teil #: TMM-116-01-G-S-RA
Produktkategorie: Rectangular Connectors - Headers, Male Pins
Hersteller: Samtec Inc.
Beschreibung: CONN HEADER 16POS SNGL 2MM T/H
Verpackung:
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt: datasheet TMM-116-01-G-S-RA Datenblatt
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
4 Weeks
Mount
Through Hole
Mounting Type
Through Hole, Right Angle
Contact Shape
Square
Housing Material
Polymer
Contact Finish Mating
Gold
Contact Length-Mating
0.126 3.20mm
Contact Materials
Phosphor Bronze
Insulation Materials
Liquid Crystal Polymer (LCP)
Operating Temperature
-55°C~125°C
Packaging
Tube
Series
TMM
Published
2013
JESD-609 Code
e4
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Termination
Solder
ECCN Code
EAR99
Connector Type
Header
Number of Positions
16
Number of Rows
1
Gender
Male
Additional Feature
LOW PROFILE
HTS Code
8536.69.40.40
Fastening Type
Push-Pull
MIL Conformance
NO
DIN Conformance
NO
IEC Conformance
NO
Filter Feature
NO
Contact Type
Male Pin
Mixed Contacts
NO
Option
GENERAL PURPOSE
Current Rating (Amps)
3.2A per Contact
Orientation
Right Angle
Depth
5.97mm
Insulation Height
0.079 2.00mm
Style
Board to Board or Cable
Number of Positions Loaded
All
Pitch - Mating
0.079 2.00mm
Number of Conductors
ONE
Reliability
COMMERCIAL
Contact Length - Post
0.120 3.05mm
Shrouding
Unshrouded
Number Of PCB Rows
2
PCB Contact Pattern
RECTANGULAR
Mating Information
MULTIPLE MATING PARTS AVAILABLE
Housing Color
Black
Mating Contact Pitch
0.079 inch
Max Voltage Rating (AC)
500V
Max Current Rating
3.9A
PCB Contact Row Spacing
2.0066 mm
Mating Contact Row Spacing
0.079 inch
Length
32mm
Contact Finish Thickness - Mating
20.0μin 0.51μm
Contact Finish Thickness - Post
3.00μin 0.076μm
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
